变幅装车机
一、概述
该变幅装车机系统由平形胶带机、卸袋机构、端部溜槽、中间溜槽等组成。变幅装车机的平形胶带机的支架采用钢板折弯结构，即美观又牢固；驱动装置采用摆线针轮减速机，节省占地面积；张紧方式为中间垂直螺旋张紧。变幅装车机的卸袋机构由转臂立式胶带机、电动推杆和支架三部分组成，当不需要水泥袋从中间位置卸下时，立式胶带机处于包装胶带机的侧边；当需要水泥袋从中间位置卸下时，由电动推杆拉动立式胶带机使其摆动与包装胶带机纵向成交叉位置，并开动立式胶带机即可。变幅装车机的立式胶带机的两个摆动极限位置设有限位开关，其在工作和非工作状态下的定位由限位开关来实现。特殊设计的溜槽能使水泥袋恰好落到胶带机的中心位置。

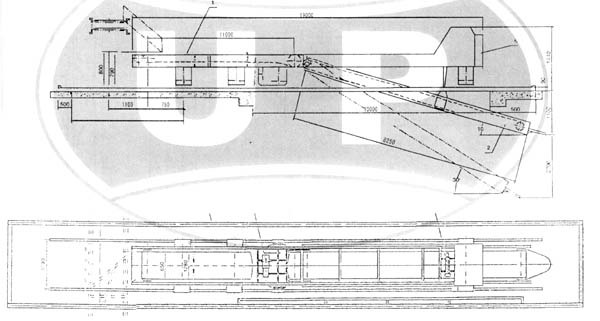

二、示意图
三、技术性能
装车能力：100-130t/h 行程：10m
胶带机带宽：650mm 胶带机带速：1.25m/s
胶带机功率：2.2KW 卷扬机构升降速度：0.13m/s
卷扬机构功率：3.0KW 整机水平行走速度：0.23m/s
行走机构功率：2.2KW 整机功率：7.4KW
动力电源电压：交流380V 50Hz 控制电压：交流220V
装车位置最大变幅高度：约2.7m 变幅段胶带机摆动范围：-30°～-10°
