ESX系列矩形锁气翻板卸灰阀

锁气翻板卸灰阀普遍适用于建材、冶金、石化、电力、矿山、轻工等行业，作为各类除尘设备的灰斗锁气卸灰装置，及各种磨机、烘干机、料仓、筒库和闭式输送系统等的锁气、卸灰装置。

结构特点

锁气翻板卸灰阀为上下交替开闭，自动复位机构。分为：z为重锤自动复位机构，具有运转平稳、节能，卸灰量大、小可调，卸灰、锁气可靠之功能。C为吊锤自动复位机构，具有占地面积省、节能，卸灰调节方便，卸灰、锁气可靠之功能。B为凸轮、连杆传动，重量自动复位机构；D为凸轮、连杆传动，弹簧自动复位机构，具有结构紧凑、设计合理、运转平稳，卸灰、锁气可靠。是各种无粘度的固体粉料，小于Φ10mm的颗粒料，晶体料，团状料，给、卸料工况的理想设备。Ⅰ型为单板卸料，Ⅱ型为双板卸料。

性能参数

适用介质	适用温度	卸灰能力
干燥粉尘、颗粒、晶体料等	150℃	3~168 m3/h

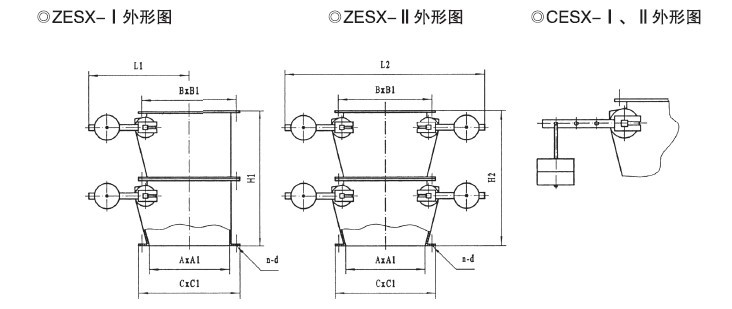

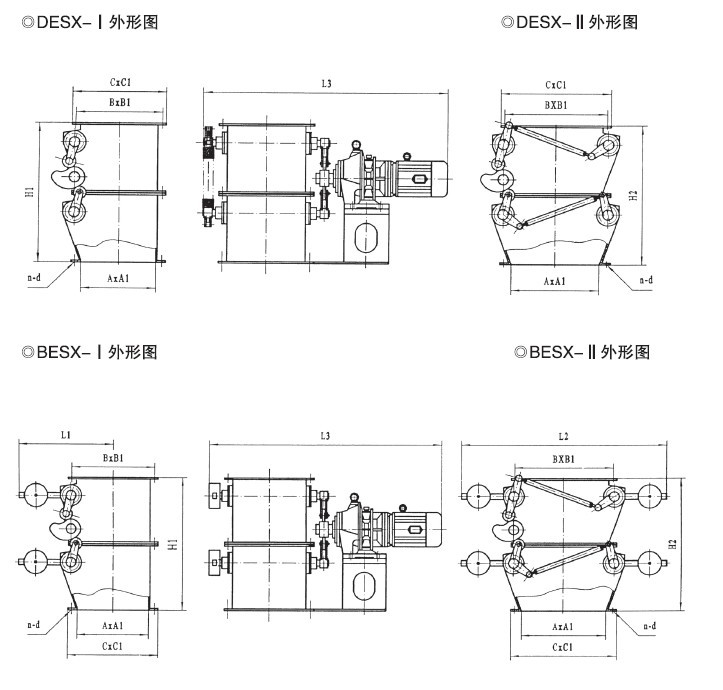

ESX系列外形连接尺寸

A×A1	B×B1	C×C1	H1	H2	L1	L2	L3	n-d	传动装置	功率
150×150	195×195	230×230	500		420		705	8-Φ10	BWY-15-59	0.6
200×200	245×245	280×280	600	440	490	880	782	8-Φ10	BWY-15-59	0.6
220×220	265×265	300×300	620	450	510	920	802	8-Φ10	BWY-15-59	0.6
250×250	305×305	350×350	650	480	580	980	867	12-Φ10	BWY-18-71	0.8
300×300	355×355	400×400	750	540	610	1220	1240	12-Φl0	BWY-22-71	1.1
320×320	375×375	420×420	780	560	630	1260	1264	12-Φ12	BWY-22-71	1.1
400×400	455×455	500×500	950	700	750	1500	1550	16-Φ12	BWY-2215-121	1.5
428×428	483×483	528×528	1000	760	764	1528	1600	16-Φ12	BWY-2215-121	1.5
450×450	505×505	550×550	1050	800	775	1550	1680	16-Φ12	BWY-2215-121	1.5
480×480	535×535	580×580	1100	800	790	1580	1720	20-Φ14	BWY-2215-121	1.5
500×500	555×555	600×600	1150	850	800	1600	1750	20-Φ14	BWY-2215-121	3.18
600×600	655×655	700×700	1350	980	960	1920	1820	20-Φ14	BWY-2715-121	3.18
480×690	535×745	580×790	1100	800	790	1580	1910	20-Φ14	BWY-2715-121	3.18
400×720	455×775	500×820	950	700	750	1500	2210	18-Φ14	BWY-2715-121	3.18
600×800	655×855	700×900	1350	980	960	1920	2290	22-Φ14	BWY-2715-121	3.18
800×800	855×855	900×900	1650	1260	1060	2320	2290	24-Φ14	BWY-2715-121	3.18
800×1000	855×1070	900×1130		1260		2320	2400	28-Φ18	BWY-2715-121	3.18
1000×1000	1070×1070	1130×1130		1500		2940	2400	28-Φ18	BWY-3300-187	4.5
