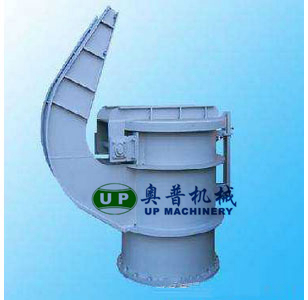

ZY-口型泄压阀
用途
本阀主要用于管路终端，控制管路压力?？刂蒲沽Φ拇笮】赏ü嵌ゲ康呐渲乩吹鹘?，适用于水泥、电力等工业部门。
工作原理
当系统压力超过固定压力时将泄压阀顶盖冲开泄压。

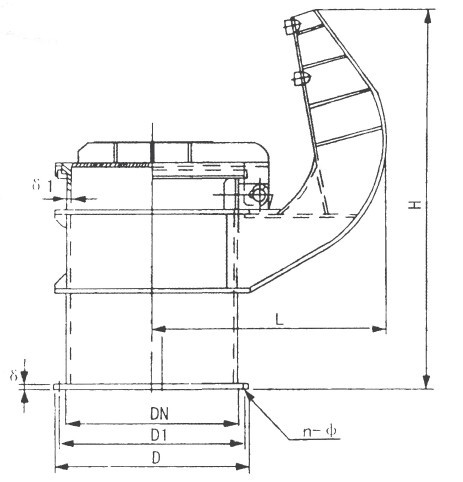

外形安装尺寸图
外形安装尺寸
|
DN |
D |
D1 |
H |
L |
δ |
δ1 |
n-Φ |
|
800 |
958 |
885 |
800 |
800 |
12 |
4 |
24-Φ24 |
|
1300 |
1415 |
1370 |
1300 |
1300 |
20 |
8 |
32-Φ24 |
