电动流量控制阀
一、 概述
电动流量控制阀与开关阀完全相同，只是驱动装置不同，电动流量控制阀的驱动装置是可调节的电动执行器。电动流量控制阀常与气动开关阀串联使用。
二、 技术参数表
|
规格 项目部分 |
单位 |
B200/B250 |
B300 |
B400 |
|
|
阀体 |
流量 |
m3/h |
120 |
160 |
|
|
流速 |
m/s |
3 |
3 |
|
|
|
转角θ |
度 |
71 |
71 |
|
|
|
外径 |
mm |
260 |
280 |
|
|
|
长度 |
mm |
330 |
405 |
|
|
|
流通面积 |
r |
0.0148 |
0.025 |
|
|
|
电动 执行器 |
型号 |
|
DKJ-310或用户自定 |
DKJ-310或用户自定 |
DKJ-410或用户自定 |
|
力矩 |
N.m |
250 |
250 |
600 |
|
|
输入、输出信号 |
mA |
0-10或4-20 |
0-10或4-20 |
0-10或4-20 |
|
|
电源 |
v |
~220 |
~220 |
~220 |
|
|
转角 |
度 |
90 |
90 |
90 |
|
|
透 气 层 |
材料 |
|
PETS-6 |
PETS-6 |
PETS-6 |
|
透气面积 |
m2 |
0.05 |
0.07 |
0.09 |
|
|
耗气量 |
m3/min |
0.5 |
0.5 |
0.5 |
|

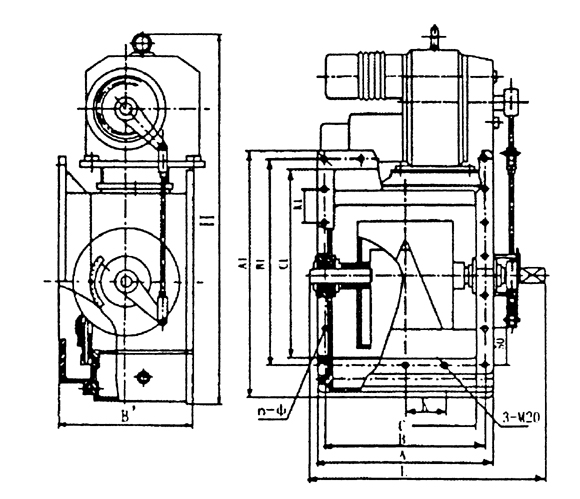

注：1、安装斜度6度时的数据；2、外形安装尺寸见气动开关阀表二。
